技術參數
| 應用: | 含有顆粒或粉末的粘度高達20000 cP的液體。適用于儲存在IBC噸桶中的液體（標準1000升和特殊型號600升）。 | |
| ATEX: | 可用于ATEX爆炸危險區域。 | |
額定電壓： | 電動：400V AC，50-60 Hz或220-230V AC，0-60 Hz 氣動：潔凈的壓縮空氣及油潤滑 | |
| 尺寸: | 1020x300mm（長x寬）高度取決于電機和葉輪的類型 | |
| 材質: | 接液件（葉輪、軸）：AISI 316、PP、PFA、ECTFE。其他部件： AISI 304或涂漆鋼。 | |
典型應用
| 行業應用示例 | |
水溶或溶劑型涂料: |
|
膠水： |
|
水處理： |
|
食品行業： |
|
化妝品行業： |
|
憑借實用的設計以及在技術和應用方面的豐富經驗，可使在IBC噸桶內（也稱集裝桶或便攜桶）攪拌產品變得簡單且可靠。
-
產品手冊&操作指南
-
證書
Declaration of Conformity CE
Products defined as machinery, which were given the CE sign must meet the requirements of Machinery Directive 2006/42/WE regarding safety. They are also in compliance with Low Voltage Directive 2014/35/UE and Electromagnetic Compliance Directive 2014/30/UEDirective ATEX 2014/34/UE
Available execution for potentially explosive zones (ATEX).
-
維修視頻教程
-
組裝與啟動
在啟動攪拌器之前，首先需要將其固定在IBC噸桶的外框上。置于攪拌器電機上方的吊環螺栓可方便用戶使用絞盤將其提升至儲罐上方。如果攪拌器框架帶有叉車孔，則可直接使用叉車提升，同時也方便用戶將其在不同的儲罐間移動使用。
Standard frame with eyebolt Frame with a forklift module
應先將攪拌軸與儲罐的孔同軸度置入，然后再利用位于攪拌器框架兩端的肘夾將其固定在儲罐外框上。

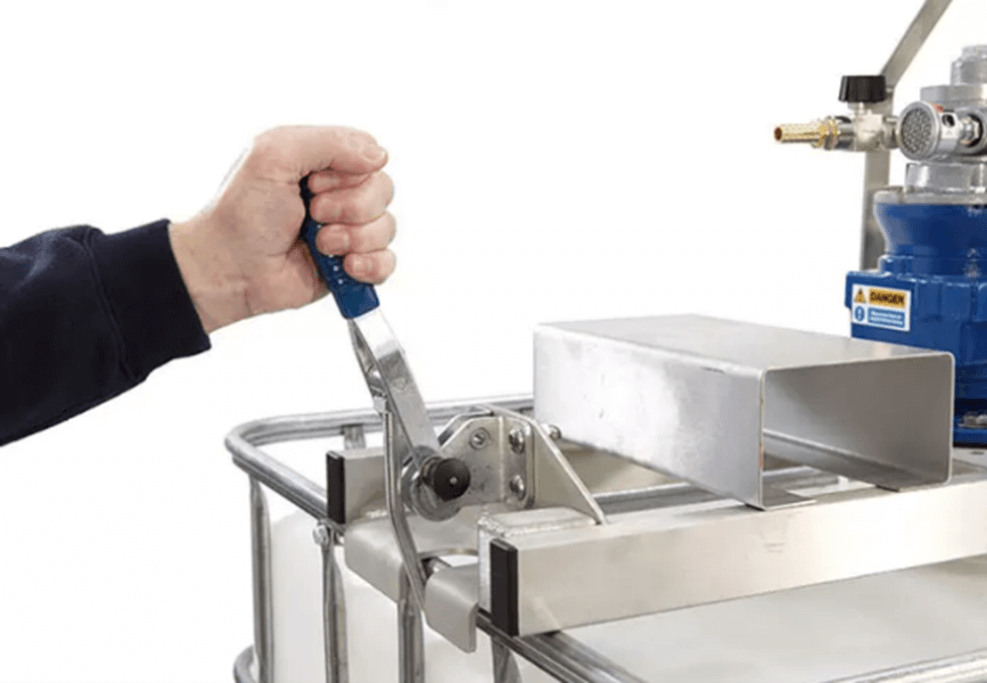

通過肘夾將攪拌器固定在IBC噸桶上
下一步是將電源連接到攪拌器的驅動器上。根據所選的驅動類型，它可以是電動驅動（單相或三相）或氣動驅動（壓縮空氣）。
如果是電力驅動裝置，攪拌器在供貨時總會提供適配插頭；如果是空氣驅動裝置，則配有針形閥、消聲器和快速接頭。
電力驅動裝置由集成控制柜或變頻器控制。氣動驅動裝置由可逐步開啟的針形閥控制。
-
框架類型

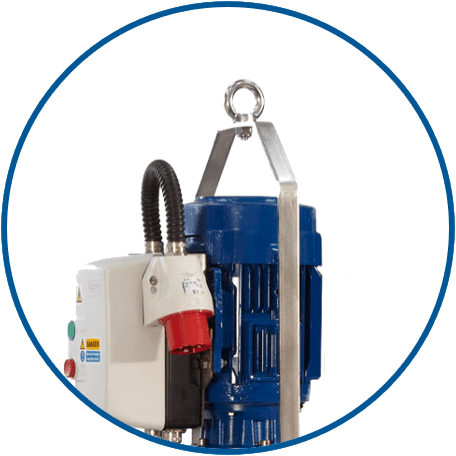

帶吊環螺栓的標準框架
IBC攪拌器均配有堅固的框架，確保其能被穩固地放置在罐體上，因此即使是在混合高粘度液體時，其穩定性也不受任何影響。
框架由不銹鋼AISI 304的型材焊接而成，確保了整套設備的耐用性。按照標準，框架配有吊環螺栓，可通過絞盤輕松升降攪拌器。
當框架被置于IBC噸桶上后，還需要使用兩個集成的肘夾將其與桶的外框固定在一起。肘夾的鎖閉機構可防止框架進行不可控的移動。

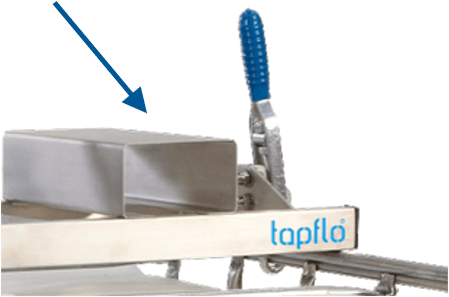

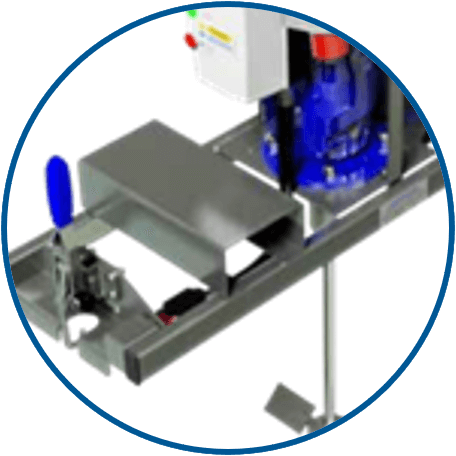

配有叉車孔的框架
IBC攪拌器的框架上可額外配備叉車孔，方便使用叉車進行運輸。貨叉可輕松放置于兩個焊接在框架上的特制叉車孔內。這樣既可以實現設備的快速運輸，也提高了其工作的靈活性。

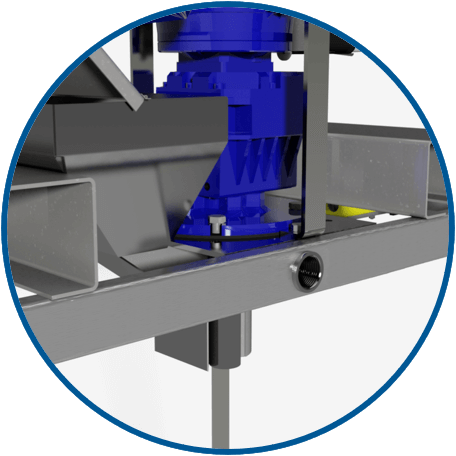

帶液體注入口的框架
液體注入口可方便在攪拌過程中往介質內添加液體或向IBC噸桶內補充液體。攪拌器的框架上有一個用于連接泵的螺紋口。液體可通過一根管子直接泵送至正在進行高效混合的IBC噸桶內。

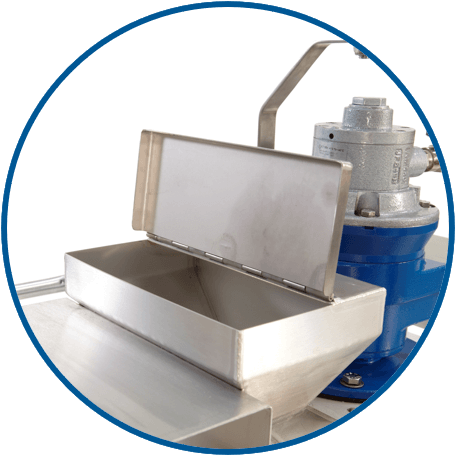

帶粉末或聚合物料斗的框架
可在攪拌過程中，通過安裝在框架頂部的帶蓋料斗往IBC噸桶內加料。只需打開料斗的蓋子，就可直接往IBC噸桶內添加粉末或聚合物。料斗的出料口直接置于容器內部，提高了攪拌的效率。
-
葉輪類型

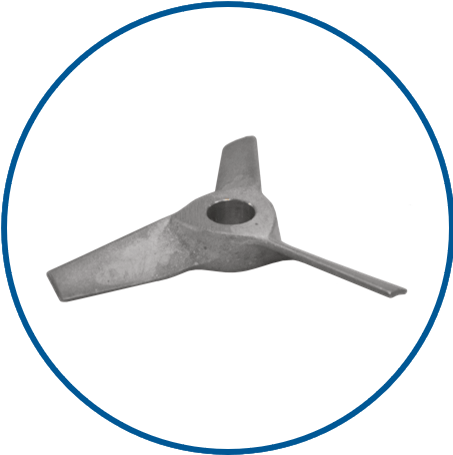

固定式葉輪
固定式葉輪是高速攪拌機（直驅電機）的常用葉輪類型，用于攪拌低黏度液體（不超過100cP）。可滿足普通應用中的高效攪拌需求。
葉輪為AISI 315材質。

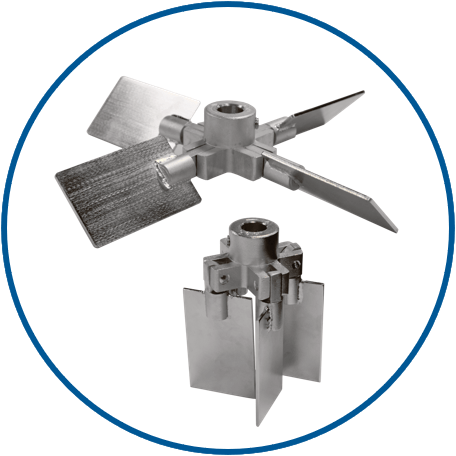

可折疊式葉輪
可折疊式葉輪是專為桶口直徑小于常規葉輪直徑的IBC噸桶設計的。
葉片以折疊狀態置入IBC噸桶內。攪拌器啟動后，葉片在離心力的作用下在桶內展開。隨著葉片的展開，攪拌面積也隨之擴大，整個桶內的介質得到高效地攪拌，即使含有固體顆粒也不受影響。
可折疊式葉輪通常用于低速攪拌器上，單軸單葉輪式攪拌器適用于攪拌粘度低于15.000 cP的液體，單軸雙葉輪式攪拌器適用于攪拌粘度低于20.000 cP的液體。
葉輪為AISI 315材質。

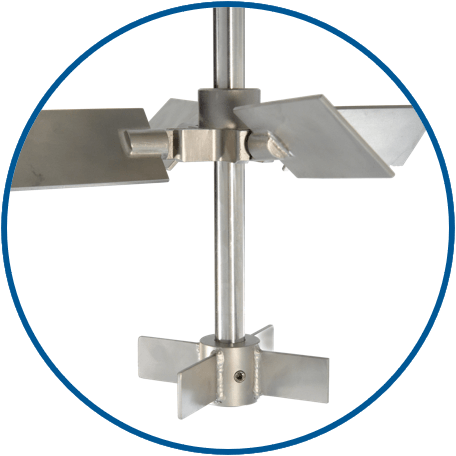

低位攪動輔助葉輪
低位攪動輔助葉輪適用于固體顆粒含量較高且容易沉積在容器底部的應用。
安裝在可折疊式葉輪下面的低位攪動輔助葉輪可在不斷攪拌液體的同時將沉于容器底部的固體顆粒向上方推進。它還可用于儲罐卸料時的低液位攪拌。
葉輪為AISI 316材質。
-
驅動器類型
適用于低粘度液體（最高100 cP)
穩定的軸承（延長使用壽命）
配有安全開關，在運行時，如果攪拌器框架被抬起，并超過IBC噸桶外框時，攪拌器會被終止運行。
電機有過載保護
配備啟停按鈕
配有單相或三相的插頭
適用于低粘度和高粘度的液體（最高可達20000cP)
配有安全開關，在運行時，如果攪拌器框架被抬起，并超過IBC噸桶外框時，攪拌器會被終止運行。
電機有過載保護
配備啟停按鈕
配有單相或三相的插頭
- 適用于低粘度和高粘度的液體（最高可達20000cP)
配有安全開關，在運行時，如果攪拌器框架被抬起，并超過IBC噸桶外框時，攪拌器會被終止運行。
電機有過載保護
配備啟停按鈕
配有單相或三相的插頭
適用于低粘度液體（最高100 cP)
穩定的軸承（延長使用壽命）
配有一個針閥（控制速度），快速接頭和一個消聲器
適用于低粘度和高粘度液體（最高20000 cP)
穩定的軸承（延長使用壽命）
配有一個針閥（控制速度），快速接頭和一個消聲器

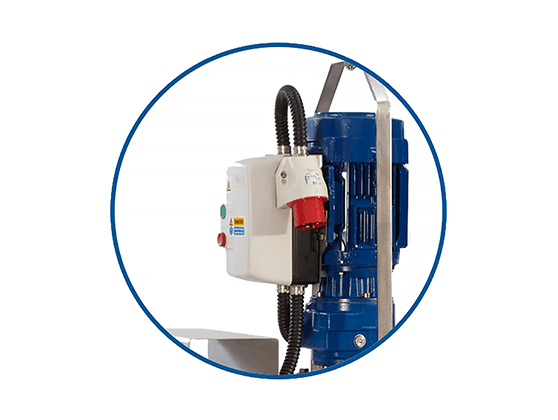

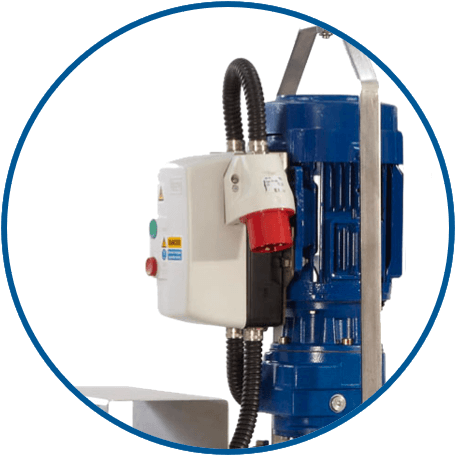

電機驅動（高速攪拌器）

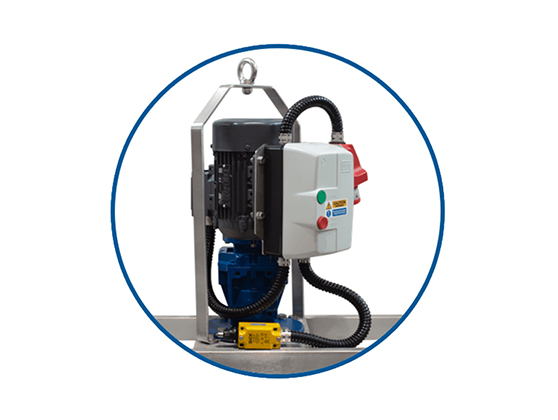

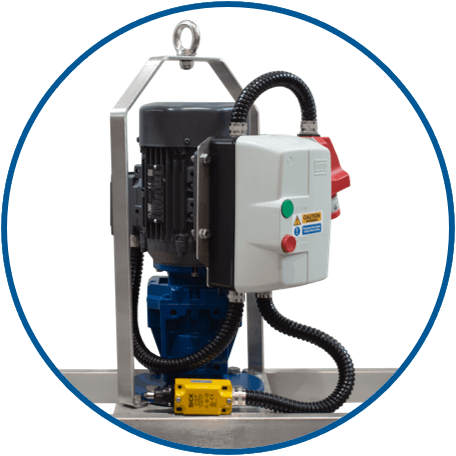

齒輪電機驅動（低速攪拌器）

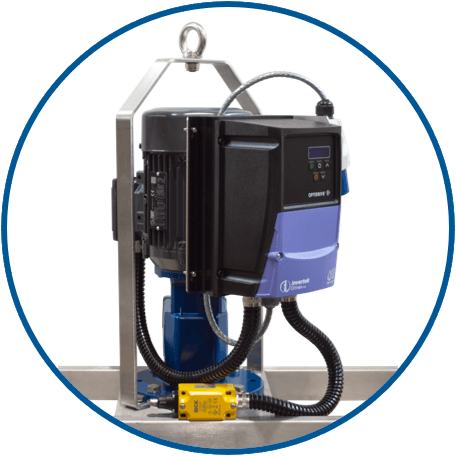

帶變頻器的齒輪電機驅動（低速攪拌器）
最靈活的解決方案
通過控制轉速，一臺攪拌器可用來混合不同的介質
氣動馬達驅動（高速攪拌器）

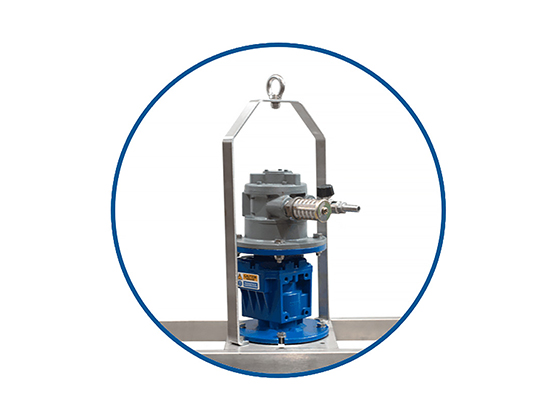

氣動齒輪馬達（低速攪拌器）
-
安全
IBC攪拌器安裝在堅固的剛性框架中，因此可以在惡劣的工況中對高粘度介質進行攪拌。
在運行期間，攪拌器的每個旋轉部件都由防護罩遮擋，因此可將意外觸碰的風險降至最低。除此之外，每一個電動的IBC攪拌器都配備了電力供應裝置，可防止電機過載。
電動攪拌器在運行時非常安靜，因此我們配備了安全開關，在運行時，一旦攪拌器的框架被提起并超過IBC噸桶外框上方時，安全開關就會關停攪拌器。

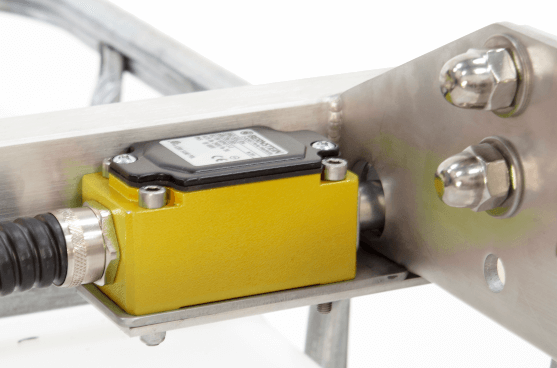

安裝在IBC外框上的安全開關
-

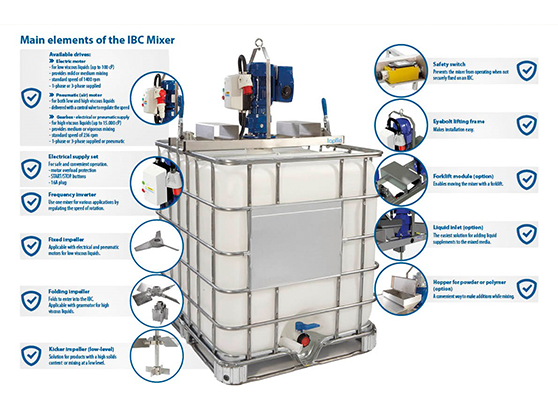

選型表
-

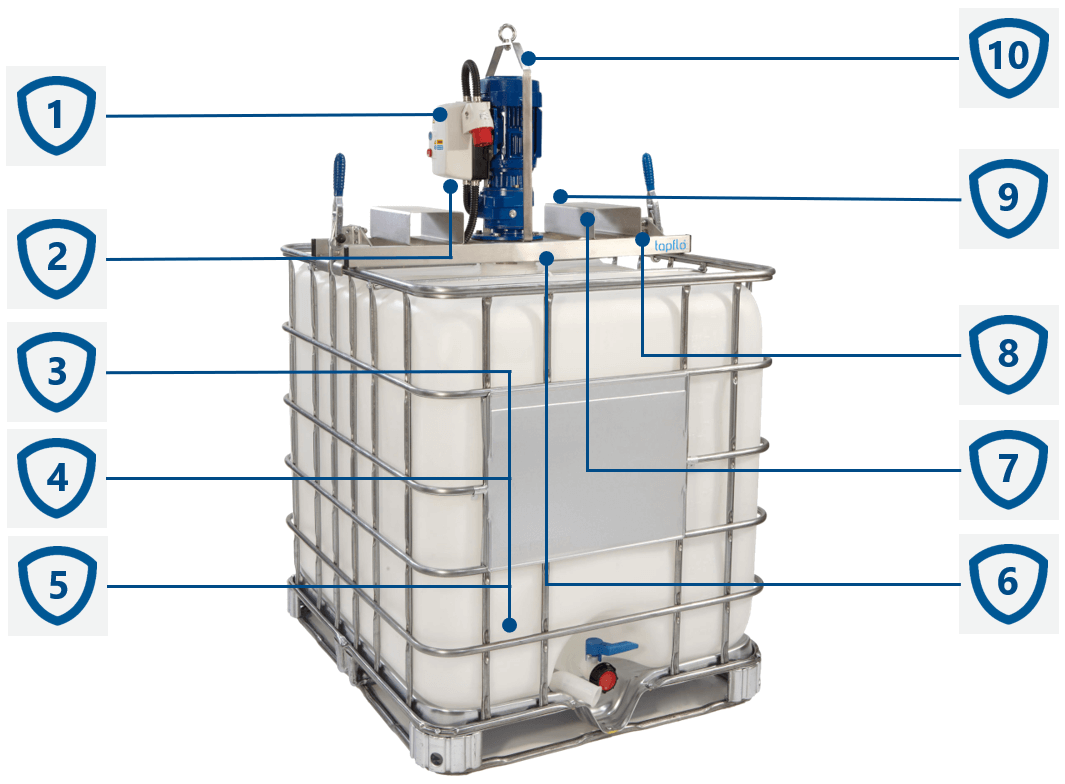

建設
- For low-viscosity liquids (up to 100 cP)
- Allows for mild or medium mixing,
- The standard speed of 1400 rpm
- 1 or 3-phase drive
- For low or high-viscosity liquids,
- Equipped with a needle valve for regulating the speed of the rotation
- Electric or pneumatic drive,
- For high-viscosity liquids (up to 20.000 cP),
- Allows for medium or vigorous mixing
- The standard speed of 236 rpm,
- 1 or 3-phase electric drive or pneumatic drive
- Motor protected from overloading
- START/STOP buttons,
- 16A plug.
1. Available drives
Electric motor:
Pneumatic drive:
Gearmotor:
2. Electric power supply
Ensures safe and comfortable operation
Frequency inverter:
Allows for the control of the rotation speed of the mixer so it can be used for multiple applications.3. Fixed impeller
Used with an electric or pneumatic drive for low-viscosity liquids.
4. Folding impeller
The folding design allows the impeller to enter the IBC. It can be used with a gearmotor for high-viscosity liquids.
5. Low-level Kicker impeller
For products with high solids content or low-level mixing.
6. Liquid inlet (option)
The easiest solution for adding liquid supplements to mixed media.
7. Forklift module (option)
Enables moving the mixer with a forklift

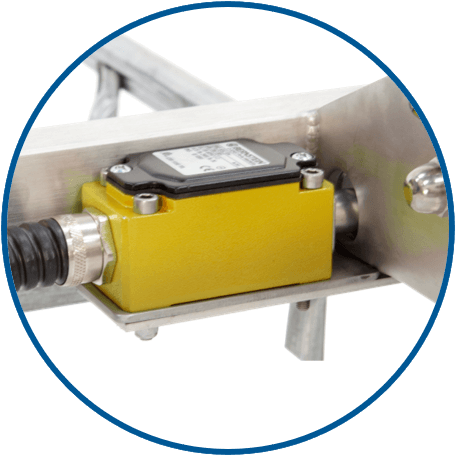

8. Safety switch
Disables the mixer when it’s not properly fixed on the IBC
9. Hopper for powders or polymers (option)
A convenient way of making additions during mixing.
10. Frame with an eyebolt for lifting
Makes installation easy
-
